Hallo,
ich habe mir vor kurzem ein KH20 D zugelegt (vielen Dank nichmals an Winfried Breyer)

Ich möchte diesen nun allmälich wieder in Originalzustand versetzen.
Leider fehlen mir einige Teile, diese möchte ich nun selbst neu anfertigen.
Deshalb suche ich jemanden der so eine Maschine besitzt und bereit wäre mir ein paar Maße zu übermitteln.
Anbei befinden sich Bilder mit eingefügten Maßlinien zu den gesuchten Maßen.

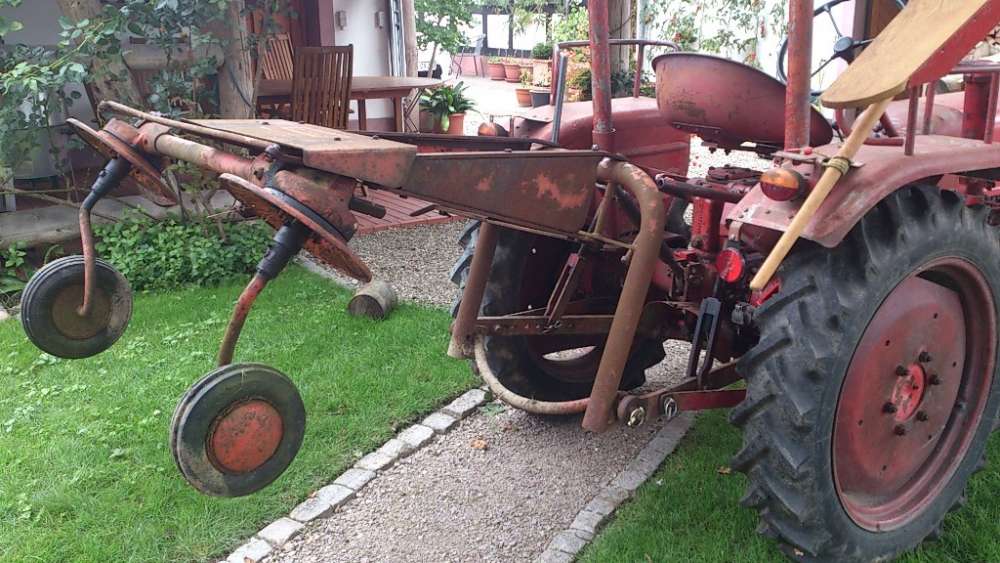

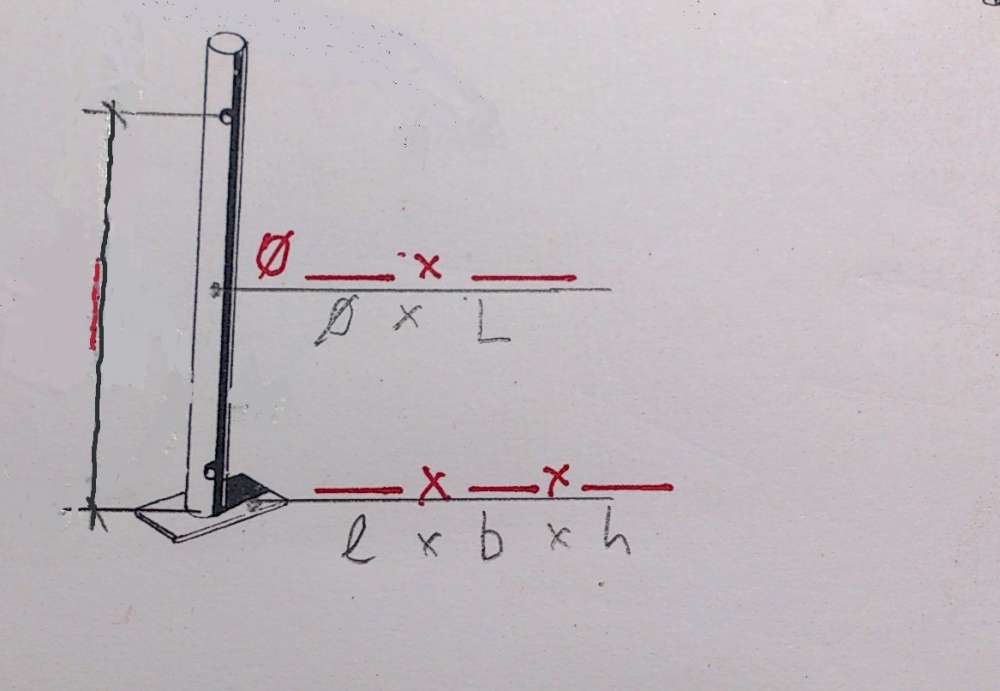

Stützfuß:

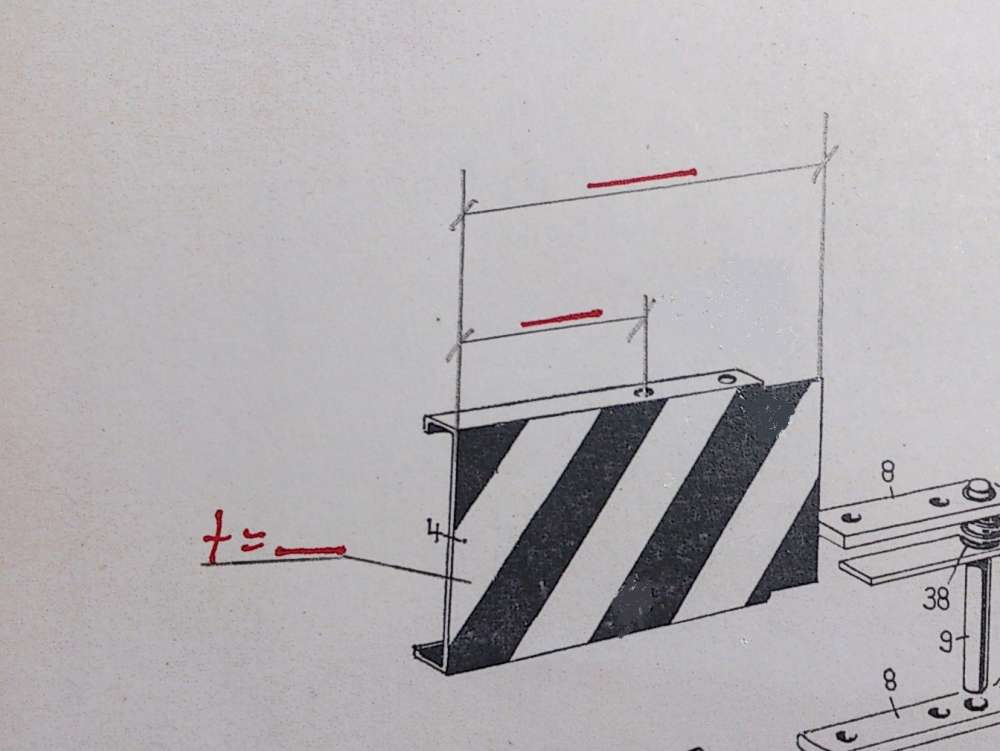

Warnschild:

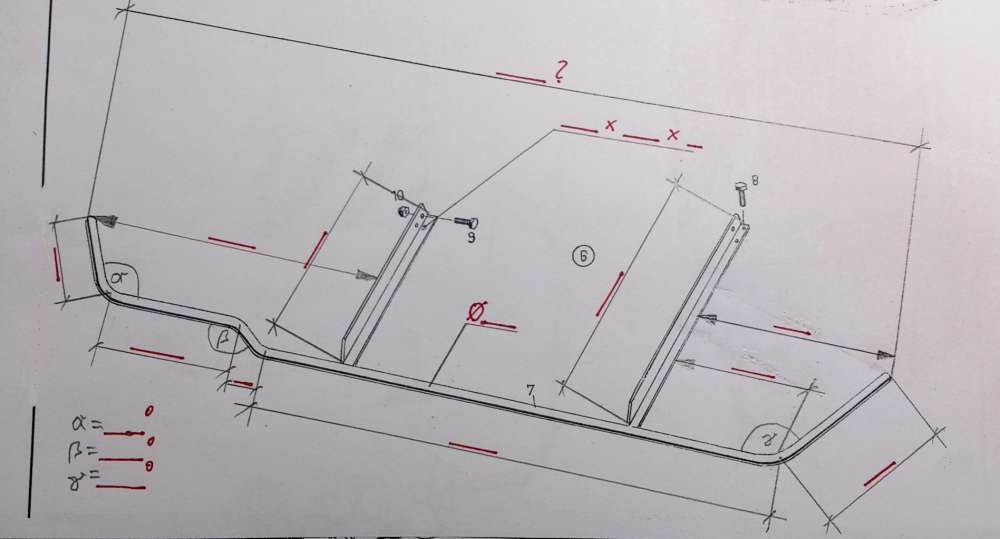

Unfallschutz:



Besten Dank schonmal!
Matthias Schmidt

Hallo Matthias,

Stützfuß: 465mmx30mm, 2x 8mm Bohrung bei 110mm und 345mm,
Platte Stützfuß: 100mmx50mmx5mm.

Warnschild: 415mmx160mm, Maße von der Seite: 160mmx30mmx10mm
( Kantungen), 2 Bohrungen 8,5mm bei 305mmund 365mm,
neben der Bohrung 365mm sind nur 25mm gekantet und
die letzten 25mm nicht bgekantet wegen einem Bolzen.
Dicke Blech = 1,5mm.

Die Maße sind von einem KH 22D.

Gruß Jürgen

Hallo,
Danke Vielmals dafür!! :)

Gruß Matthias

moin moin

habe für dich eventuell noch die zinken arme und felgen lager und kreuzgelenke kaufe regelmäfig lager bestände auf von händlern und sammlern vielleicht ist was für dich dabei haste noch weitere fahr maschinen gruß jens

Hallo Matthias,
habe mir auch einen KH 20 D zugelegt. Meiner sieht noch ziehmlich vollständig aus. Ich bin aber auf der Suche nach der Betriebsanleitung. Hast Du diese ?
Oder jemand anderes ?

Grüße
Martin
