FAHR D177S
- hubertauer
- Autor
- Offline
- Administrator
Trotz engem Zeitplan habe ich mal mit der Elektrik angefangen
Unglaublich wie da die Zeit vergeht

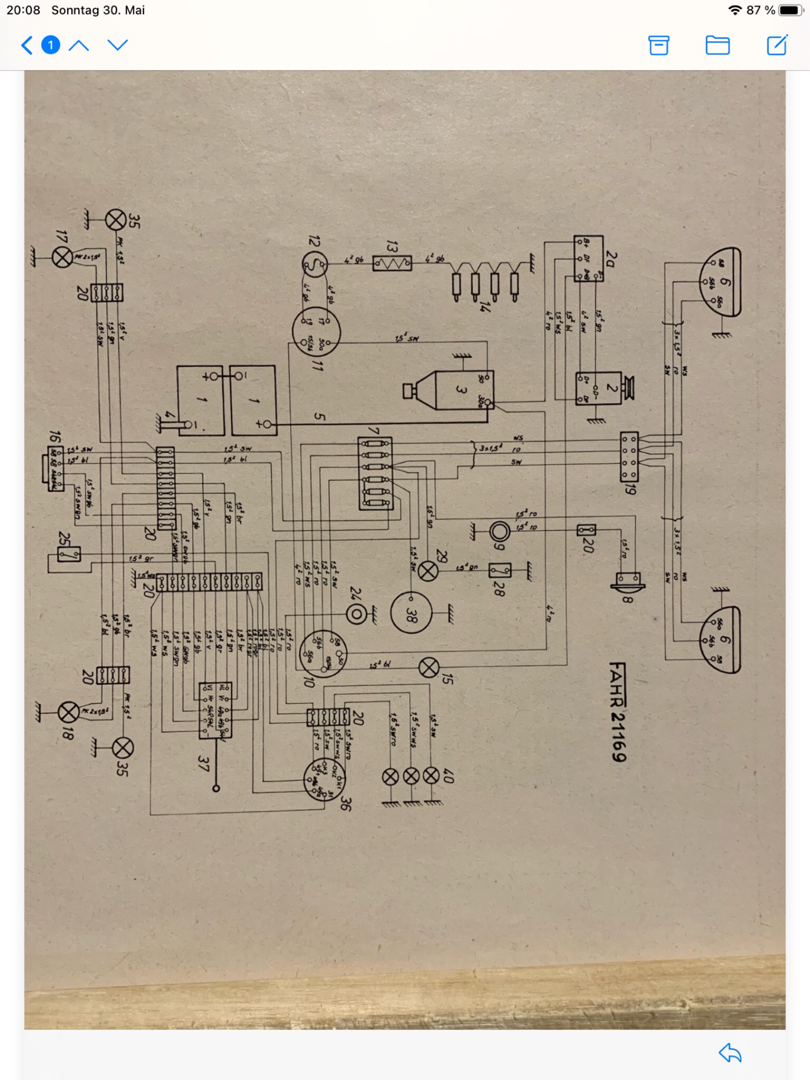

Der Schaltplan:
(Ohne Blinker, die müssen noch eingebunden werden)
Und siehe da, es blinkt…
Das Blinkerrelais muss ich noch umbauen,
da es so am Tank anstehen würde
0
Lg Hubert Auer
aus Spaß an alter Landtechnik . . .
Bitte Anmelden um der Konversation beizutreten.
- hubertauer
- Autor
- Offline
- Administrator
- Beiträge: 1052
- Dank erhalten: 148
Es geht elektrisch weiter

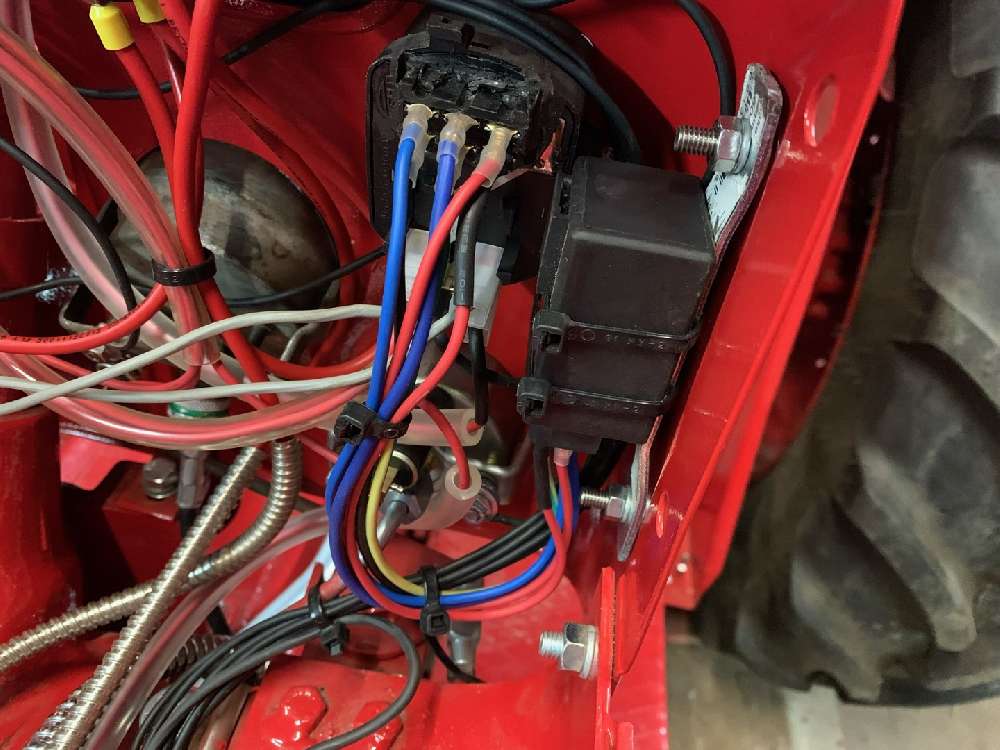

Blinkerrelais verlegen, da es sonnst am Tank ansteht
Warnblinker

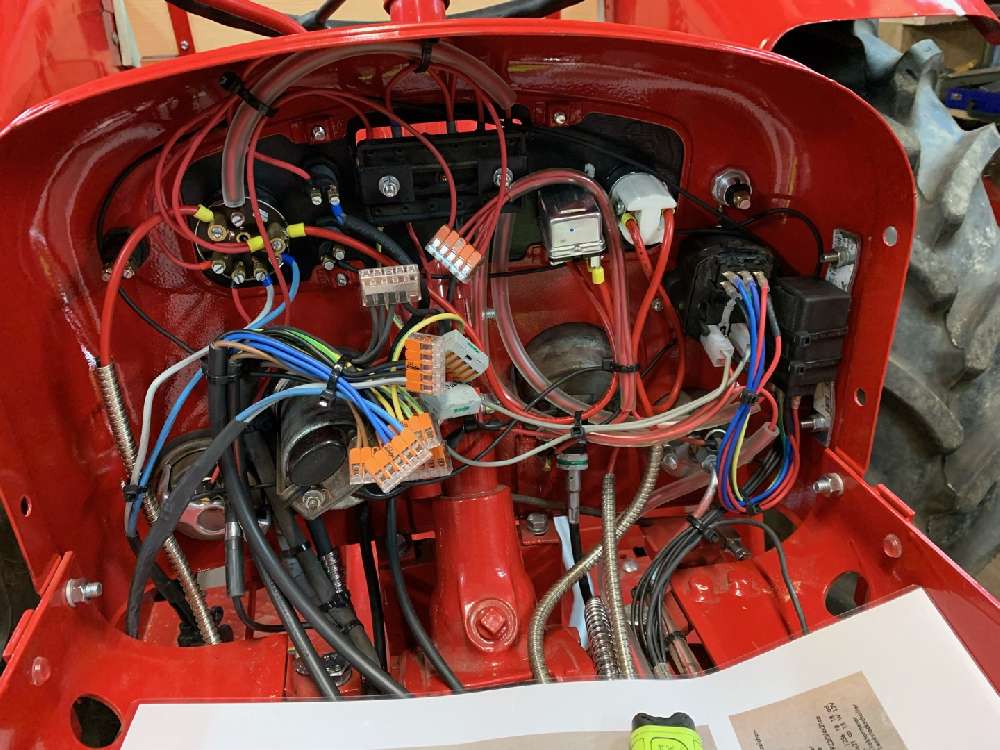

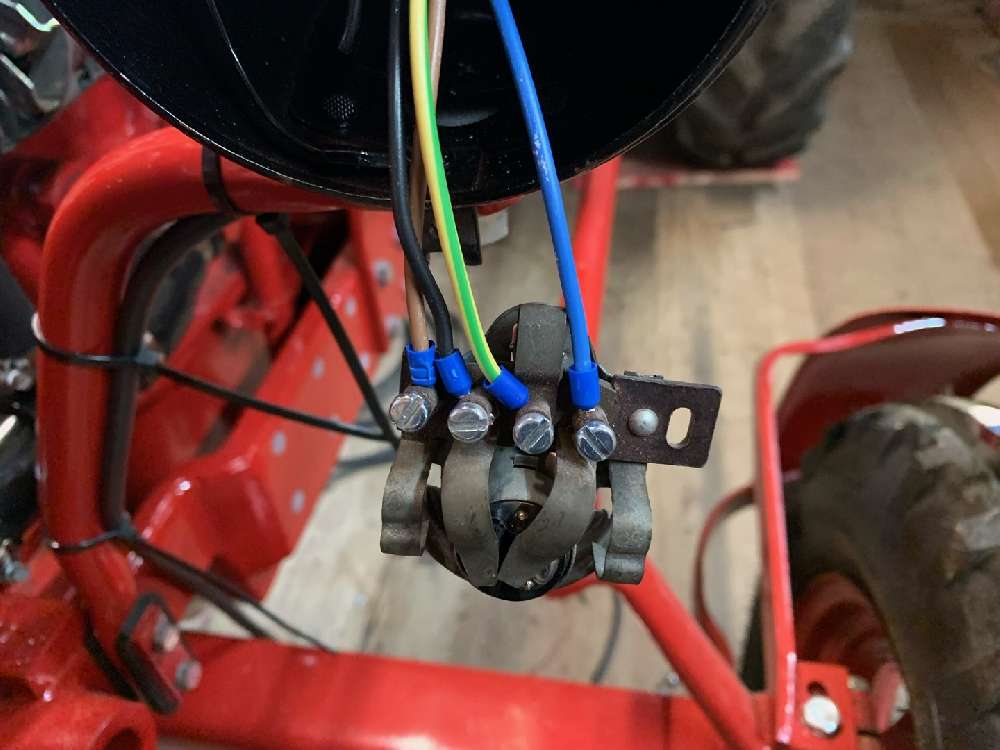

Verkabelung Frontscheinwerfer

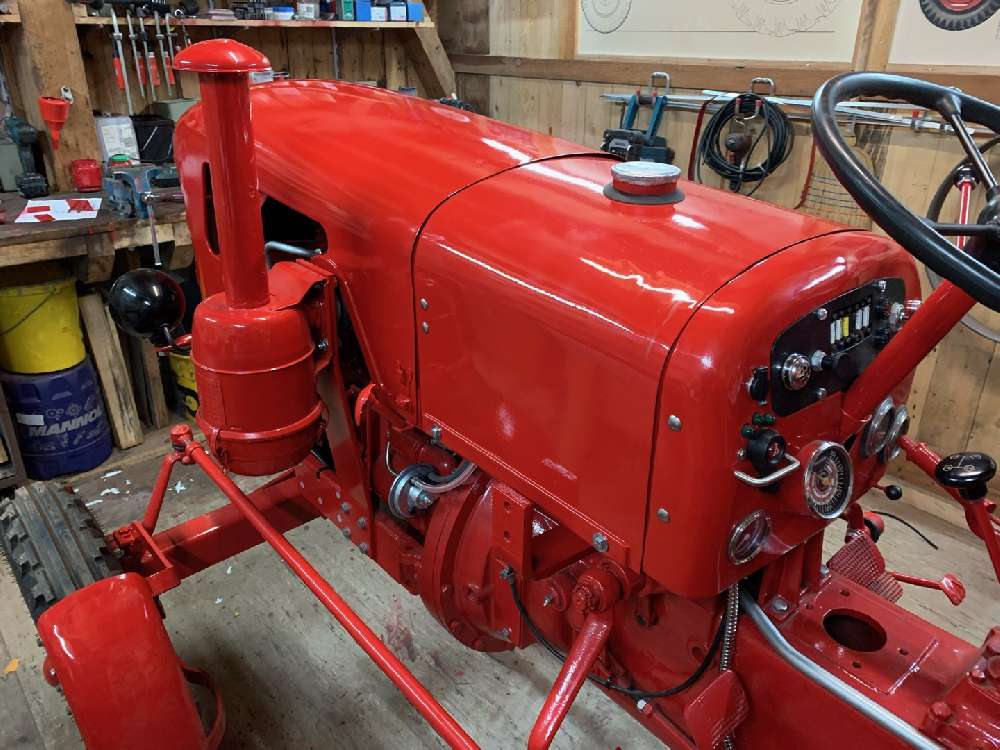

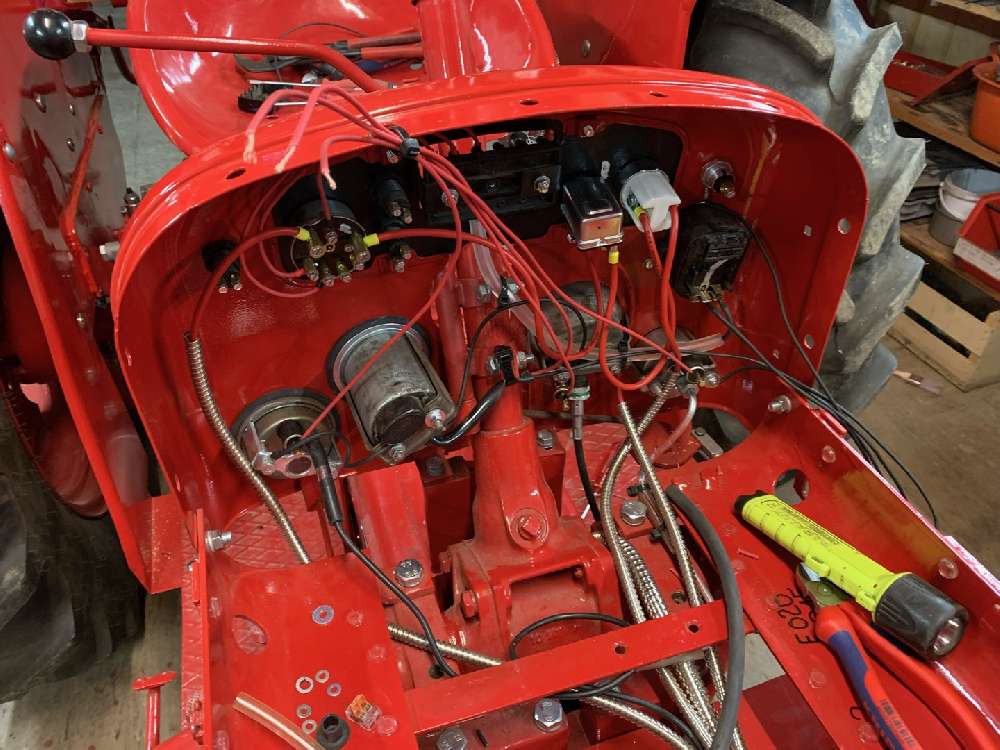

Armaturenbrett fast fertig

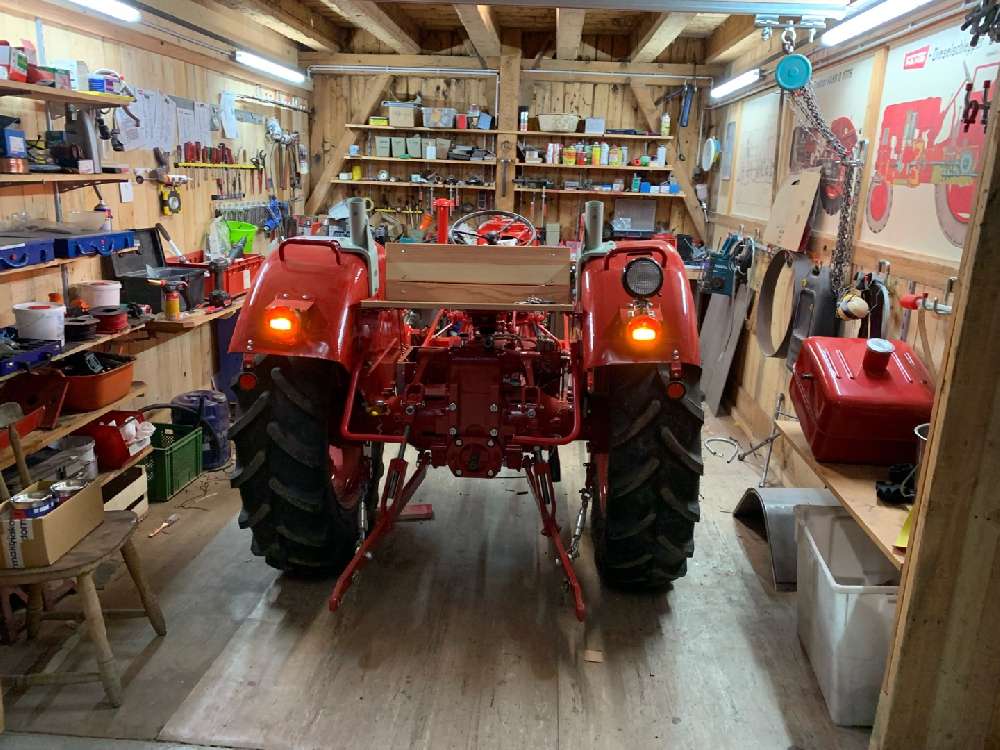

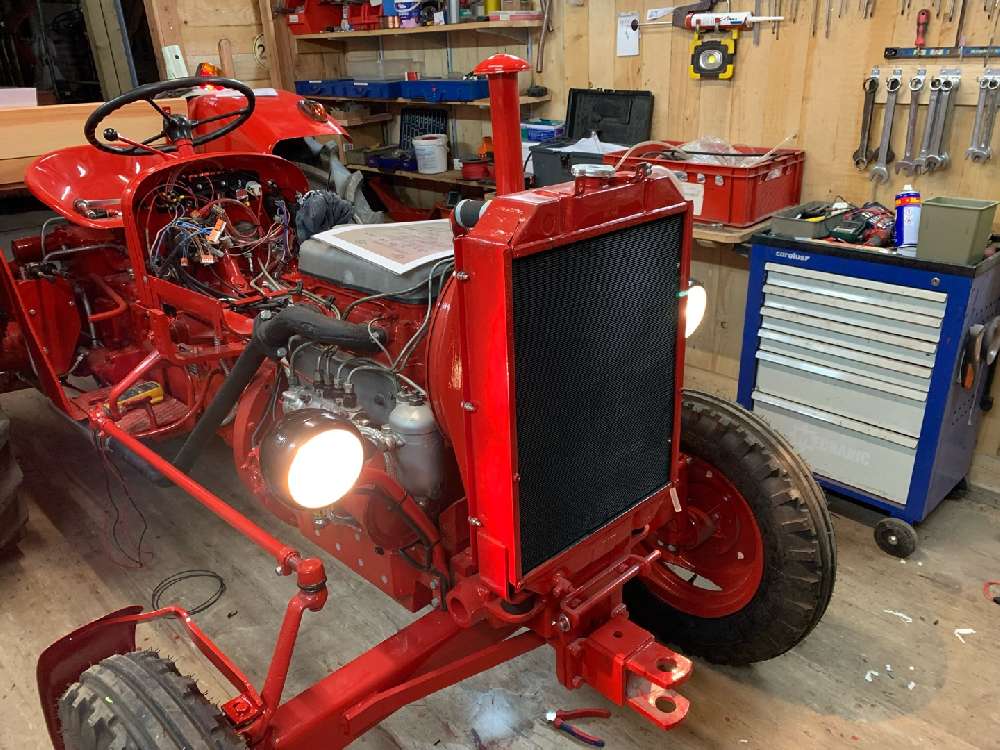

Und siehe da, es brennt
Licht
Lg Hubert Auer
aus Spaß an alter Landtechnik . . .
Bitte Anmelden um der Konversation beizutreten.
- hubertauer
- Autor
- Offline
- Administrator
- Beiträge: 1052
- Dank erhalten: 148
- hubertauer
- Autor
- Offline
- Administrator
- Beiträge: 1052
- Dank erhalten: 148

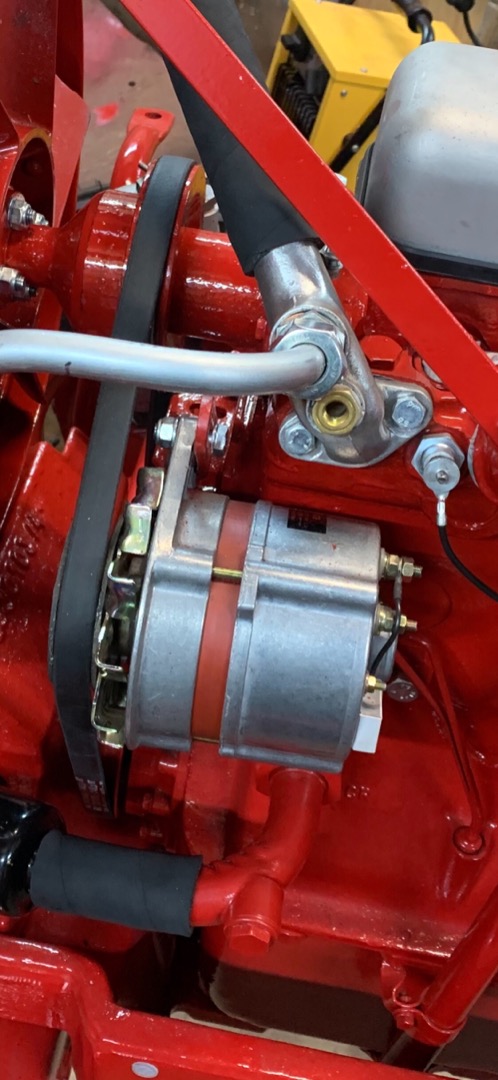

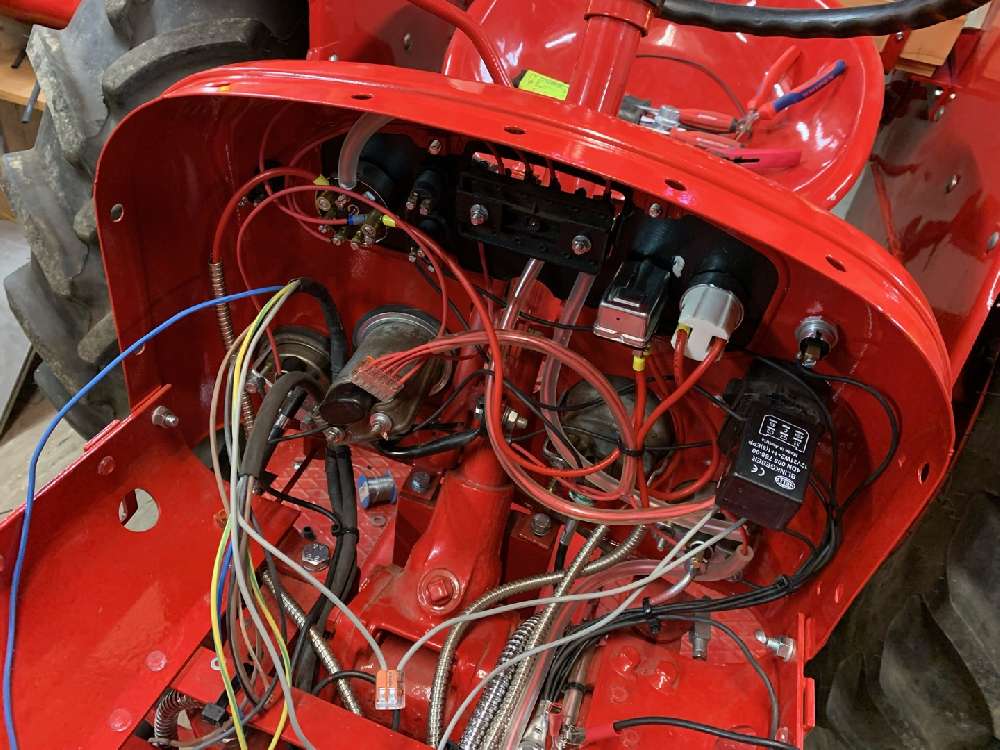

So, die Drehstrom Lichtmaschine wird angeschlossen.
Anschluss B+ an er Drehstromlima mit 6mm/2 an den Anlasser + Kabel anschließen.
Dann von D+ (=Klemme 61) an die Ladekontrolleuchte im Armaturenbrett, diese wird
über die Klemme 15 (geschalten + , Zündschlüssel einstecken) mit Strom versorgt.
Wenn der Motor läuft bringt D+ auch Strom und die Ladekontrolleuchte erlischt,
so sieht Man(n) dass die Lima lädt. Habe es aber noch gemessen, 13,8 V liegen an der Batterie an
D- an ( war an meiner Lima keins währe aber die Fahrzeugmasse
Aber alle Anschlüsse waren geschraubt

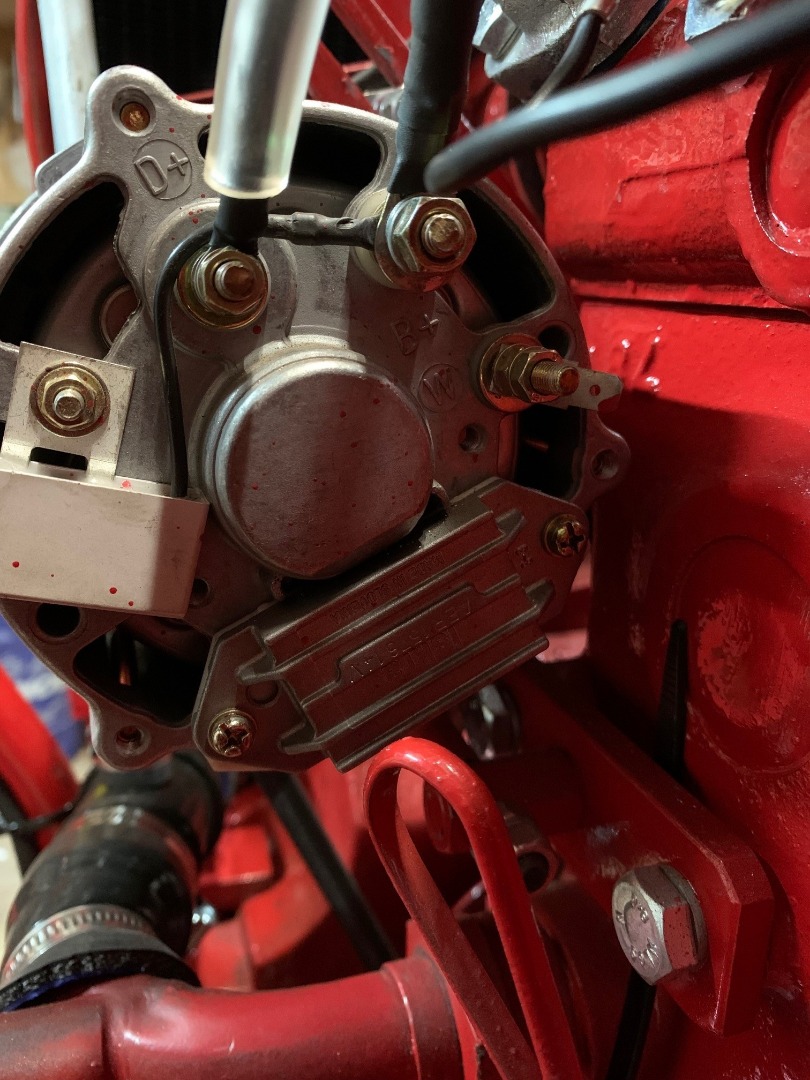

(Hinter Mutter B+, vordere Mutter D+)
Mit freundlichen Grüßen
Hubert Auer
aus Spaß an alter Landtechnik . . .
Bitte Anmelden um der Konversation beizutreten.
- hubertauer
- Autor
- Offline
- Administrator
- Beiträge: 1052
- Dank erhalten: 148
und weiter geht es

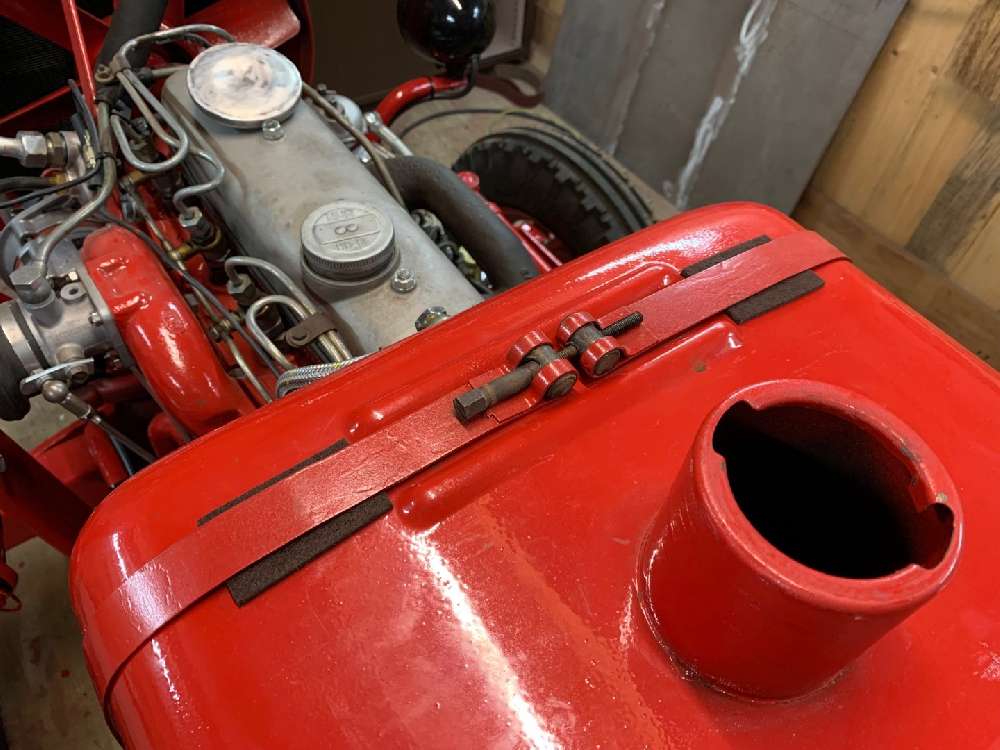

der Tank wird mit den Spannbändern befestigt

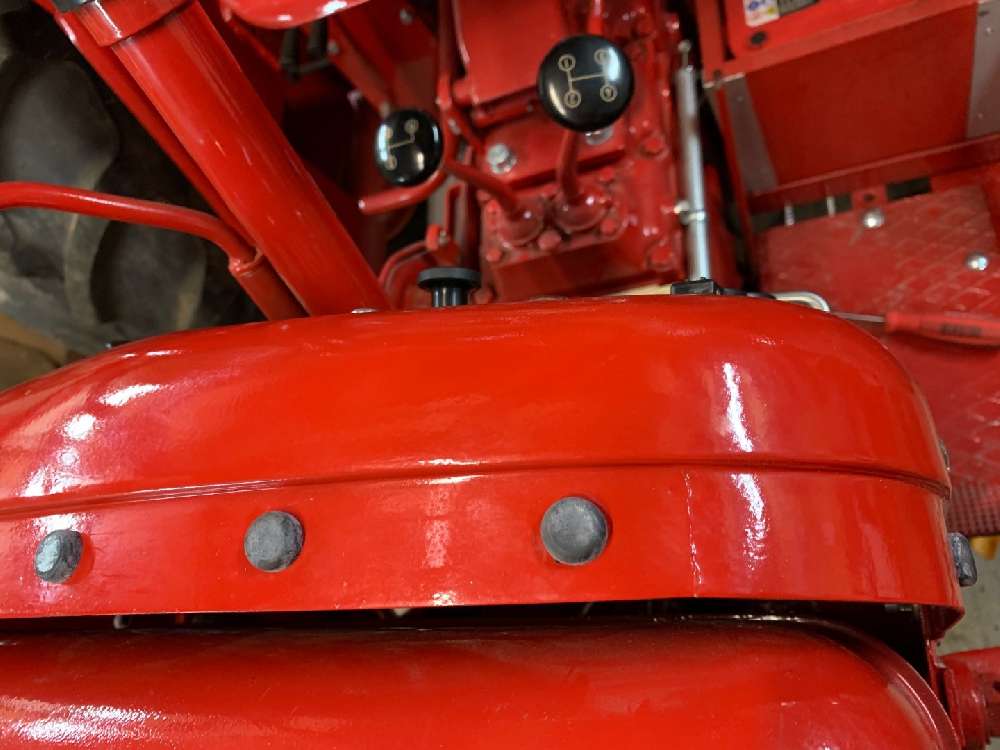

Die Auflage des Armaturenträgers bekommt die Gumminoppen

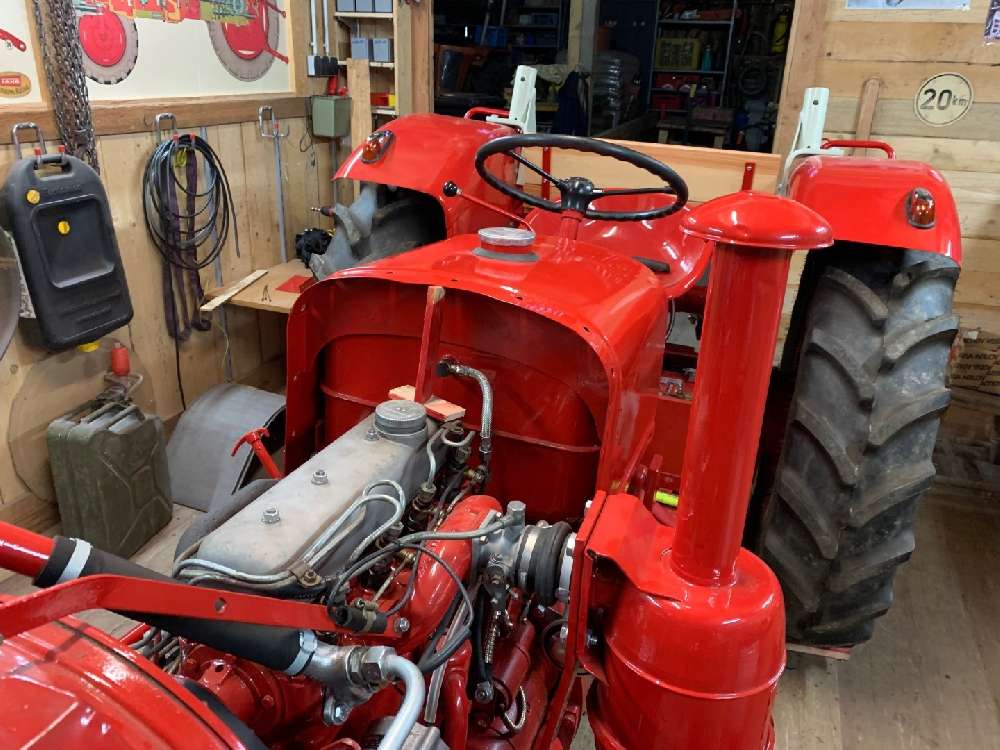

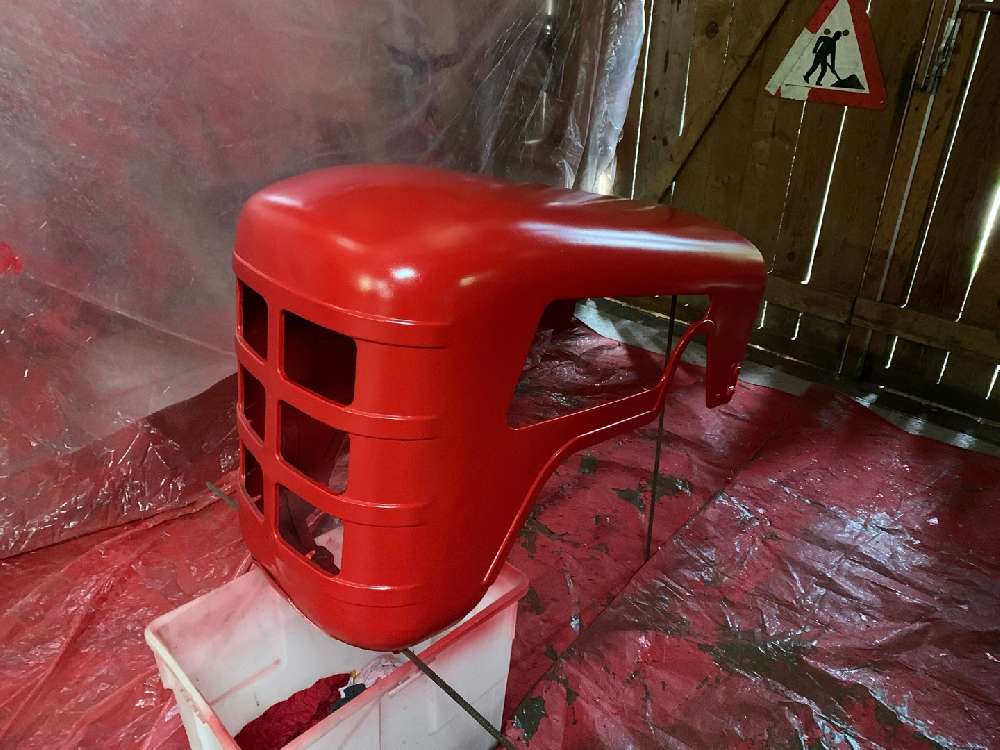

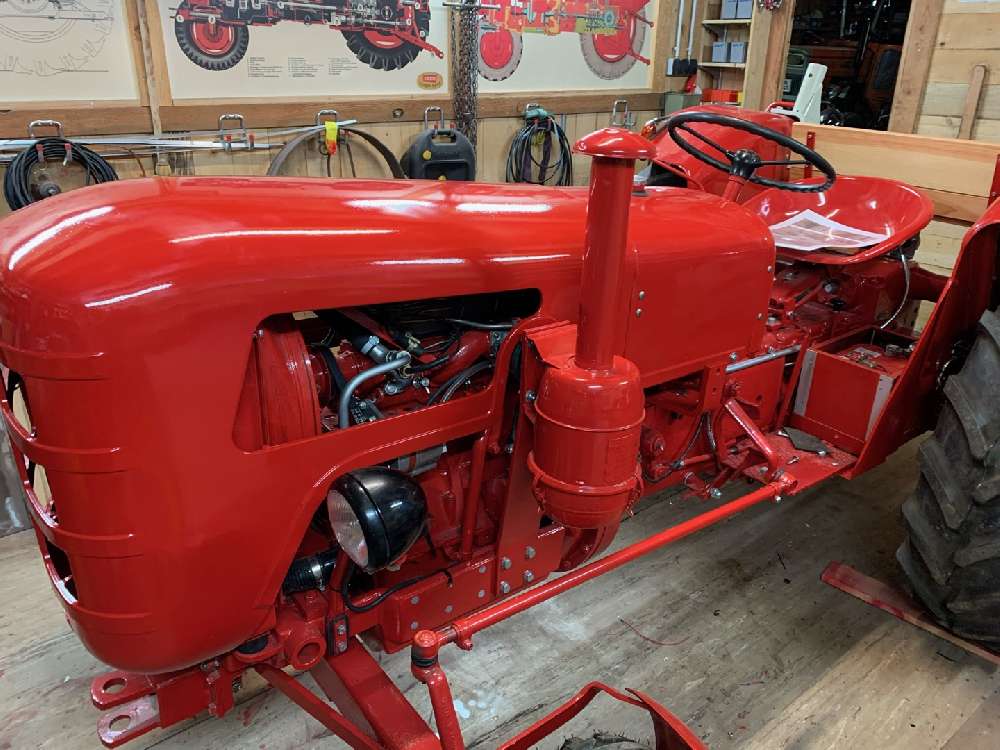

Anschliessend wird die Tankverkleidung ausgerichtet
das war`s schon wieder für heute
